Установка теплого пола

Монтаж теплого пола под плитку

Общие указания.

Перед укладкой теплого пола, рекомендуется утеплять поверхность пола, для этого используется экструдированый пенополистирол.

Для подогрева пола, в жилых помещениях используется три варианта электрического теплого пола:

- нагревательный кабель в стяжку

- тонкий кабель под плитку

- нагревательный мат.

Важно:

-Нагревательный кабель запрещается укорачивать!

-Нагревательный элемент не должен пересекаться!

-Нагревательные жилы кабеля вместе с муфтой должны находится полностью в растворе!

1. Подготовка основания:

- выровнять поверхность пола

- подготовить место для установки терморегулятора и трубки датчика температуры. Возможно придется делать углубления в полу или стене при помощи перфоратора (можно молотком и зубилом - если вам удобно).

- очистить поверхность пола от пыли, грязи и хорошо погрунтовать.

2. Укладка теплого пола

2.1 Нагревательный кабель в стяжку:

В стандартную комплектацию входят нагревательная секция и металлическая оценкованая монтажная лента. Нагревательная секция имеет от 2 до 4 м. питающего провода, который подключается  к терморегулятору. Греющий кабель нужно равномерно распределить по площади обогрева. Для этого используется формула Ш= Пл/Д , где Ш - шаг укладки кабеля, Пл - общая площадь обогрева, Д - длина кабеля.

Самый распространенный способ укладки греющего кабеля - параллельная укладка ниток кабеля с некоторым шагом. В таком случае легко достигается равномерная температура по всей поверхности теплого пола. Для этого на поверхности нужно закрепит монтажную ленту через 40-50 см друг от друга. Монтажная лента имеет крепеж через каждые 2,5 см. Для получения мощности 135 Вт на м. кв нужно крепить кабель каждым 5 креплениям; Для 170 Вт на м.кв в каждом 4 креплении; и свыше 200 Вт на каждом 3.

2.2 Тонкий кабель для теплого пола

Монтаж тонкого кабеля делается по принципу нагревательного кабеля в стяжку, с некоторыми отличиями:

- монтажная лента имеет крепеж через каждые 2 см.

- мощность нагревательного кабеля ниже и его жилы нужно монтировать ближе: от 6 до 10 см.

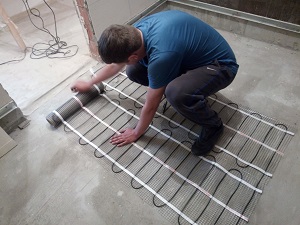

2.3 Тонкий нагревательный мат

 - это двужильный экранированный нагревательный кабель закрепленный на самоклеющей сетке с фиксированным шагом на м.кв и имеет стандартную мощность Вт на м.кв.

Если при укладке мата нужно изменить его направление - разрежьте сетку, не повредив кабель.

3. Проверка после укладки подогрева

можно проверить двумя способами:

- измерить сопротивление нагревательного элемента.

- подключить питающий провод нагревательного кабеля к сети 220.
